BK4818 无线对讲机射频芯片

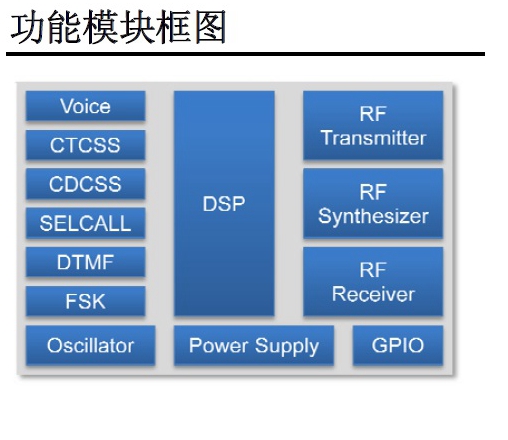

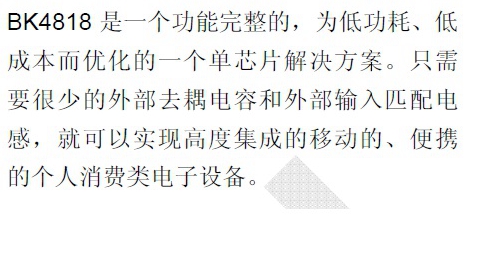

1.1 概述
BK4818片上集成了高性能锁相环(PLL)、模数转换器(ADC)、数模转换器
(DAC)以及先进的数字信号处理器(DSP)。数字低中频的镜频抑制架构保证了高集
成度，片外只需要一颗简单的单片机(MCU)就可以实现一个双向无线通讯方案。片
上灵活而精确的连续与离散音频信号发生与检测器，可以实现加密连接和传输数字
信号。

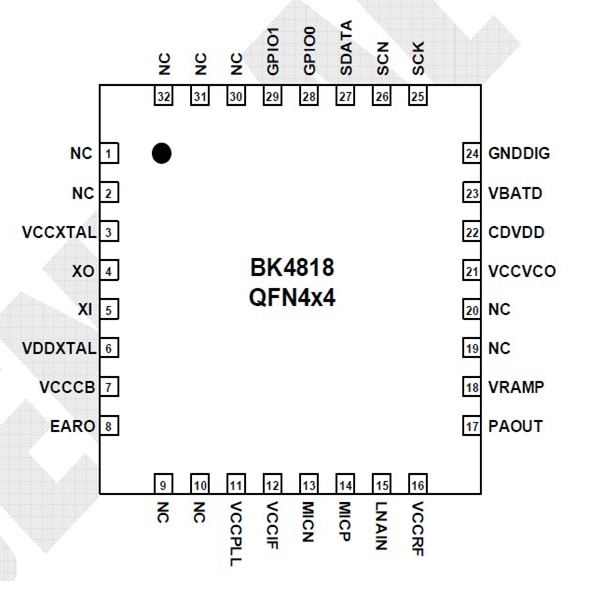

1.2 射频收发器
BK4818集成一个符合世界上大多数国家对讲机通讯规范的射频收发器。射频
收发器需要以下外围元件配合工作：
1) 26MHz晶振；
2) 简单的射频输入输出匹配电路；
3) 用于去耦和隔直的几个贴片元件；
1.2.1 射频接收器
接收器采用低中频的镜频抑制架构，它由两部分组成：射频前端和中频部分。
射频前端包含一个低噪声放大器(LNA)和正交混频器(Mixer)。中频部分包含一个用
于信道滤波的低通滤波器(LPF) ，一个可变增益放大器(VGA),一个高精度模数转换
器(ADC)。射频接收器的方框图如图 2。
在射频前端部分，低噪声放大器(LNA)是单端输入、差分输出结构。低噪声放
大器(LNA)之后是一个可以将射频信号(RF)直接转换成中频(IF)的正交混频器。由
于采用了镜频抑制的低中频结构，从而避免方案中使用昂贵的声表面(SAW)滤波器。
通过修改BK4818的(REG13[0])，可以将BK4818的中频(IF)频率设置为88KHz或
137KHz。通过设置(REG12[14]) 为0，可以使能射频前端电路。
在中频部分，下变频后的同相信号(IF/I)和正交信号(IF/Q)首先通过一个带通滤
波器(BPF)，然后经过可变增益放大器(VGA)放大。可变增益放大器(VGA)提供
21dB的动态范围，通过(REG103[6:4]) 修改。Σ-△模数转换器(ADC)对来自可变
增益放大器(VGA)的中频信号进行采样和量化，转换为数字中频信号。数字信号处
理器(DSP)对数字中频信号进行二次变频，并做音频处理。通过设置(REG12[13])
为0，可以使能中频部分。
为了避免高功率的射频输入，增加了AGC功能，可以自动调节低噪声放大器
(LNA)和可变增益放大器(VGA)的增益。通过设置(REG103[15])为0，可以使能
AGC功能。
1.2.2 射频发射器
射频发射器是一个单端的放大器。包含一个缓冲器(buffer)，一个功率放大器
(PA)和一个斜坡控制模块。发射器的结构框图如图 2。由于FM调制为恒包络方式，
因此功率放大器工作在饱和模式以节省电流。
