FRS_DEMO_A

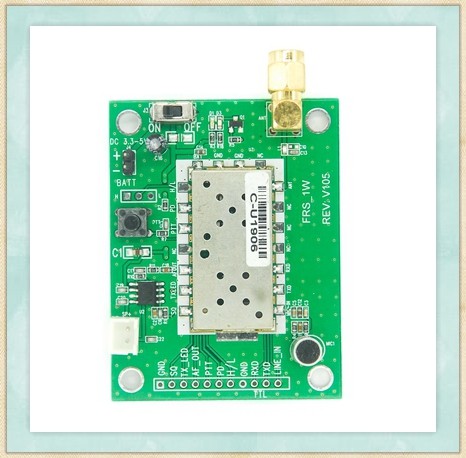

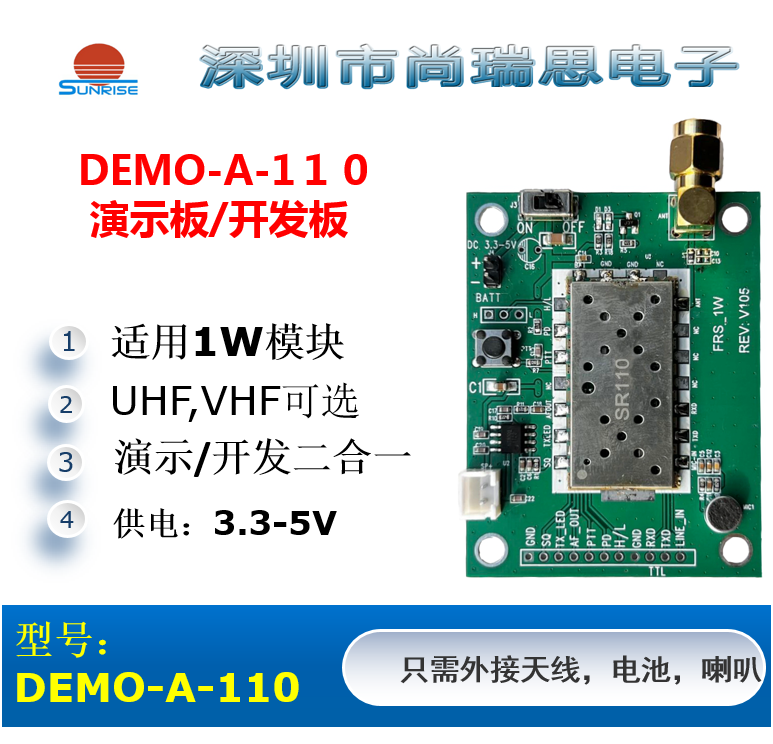

无线对讲/数据传输模块演示版/评估板
(完整说明书下载: 本官网资料下载\演示板说明书)
演示版综述
DEMO_A 系列演示板适用于本公司下列模块:
SR_FRS_1WU: 1W/400M-480M
SR_FRS_1WV: 1W/136M-174M
SR_FRS_1W350: 1W/350M-390M
SR_FRS_2WU: 2W/400M-480M
SR_FRS_0W5U: 0.5W/400M-480M
数字DMR 模块:
SR_DMR_2WU: 2W/400M-480M
请按需购买;
本对讲机评估板是一个完整功能的对讲机系统, 你只需要接上不超过5V的电源就可以做语音对讲,数据传输评估;
省去您找元器件和焊接的麻烦. 方便您快速进行评估, 有效加快开发进程;
本演示板配套物料有: 喇叭, 天线; 不含电池;
4)对讲机模块和评估板均为本公司自主开发,可以给您提供从软件到硬件的专业技术支持;
本演示版特点
语音对讲;
数据传输;

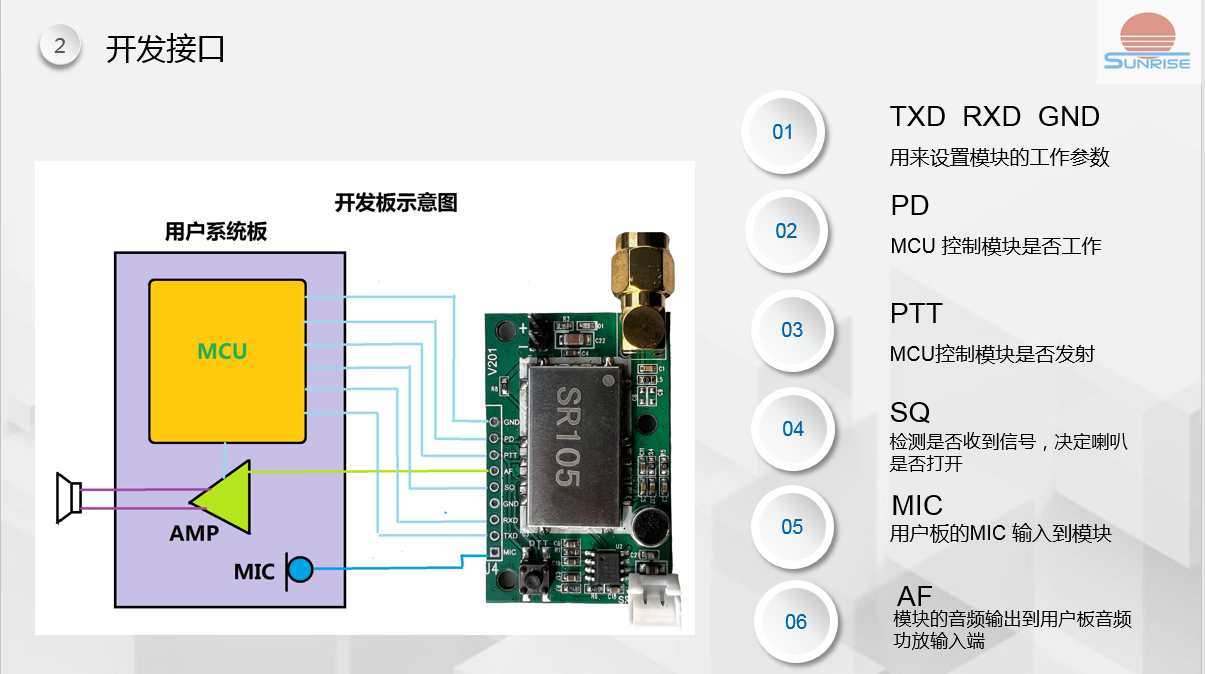

增加一组常用接口, 方便客户测试和开发.

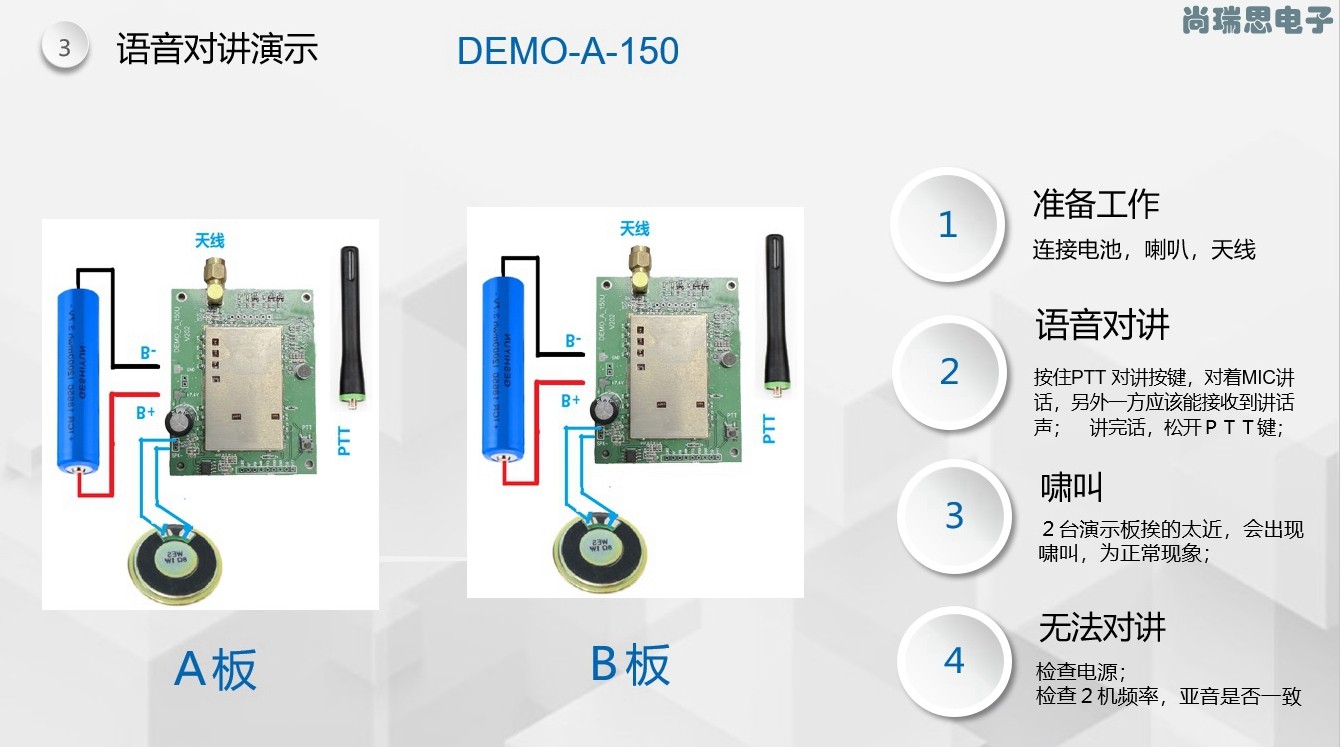

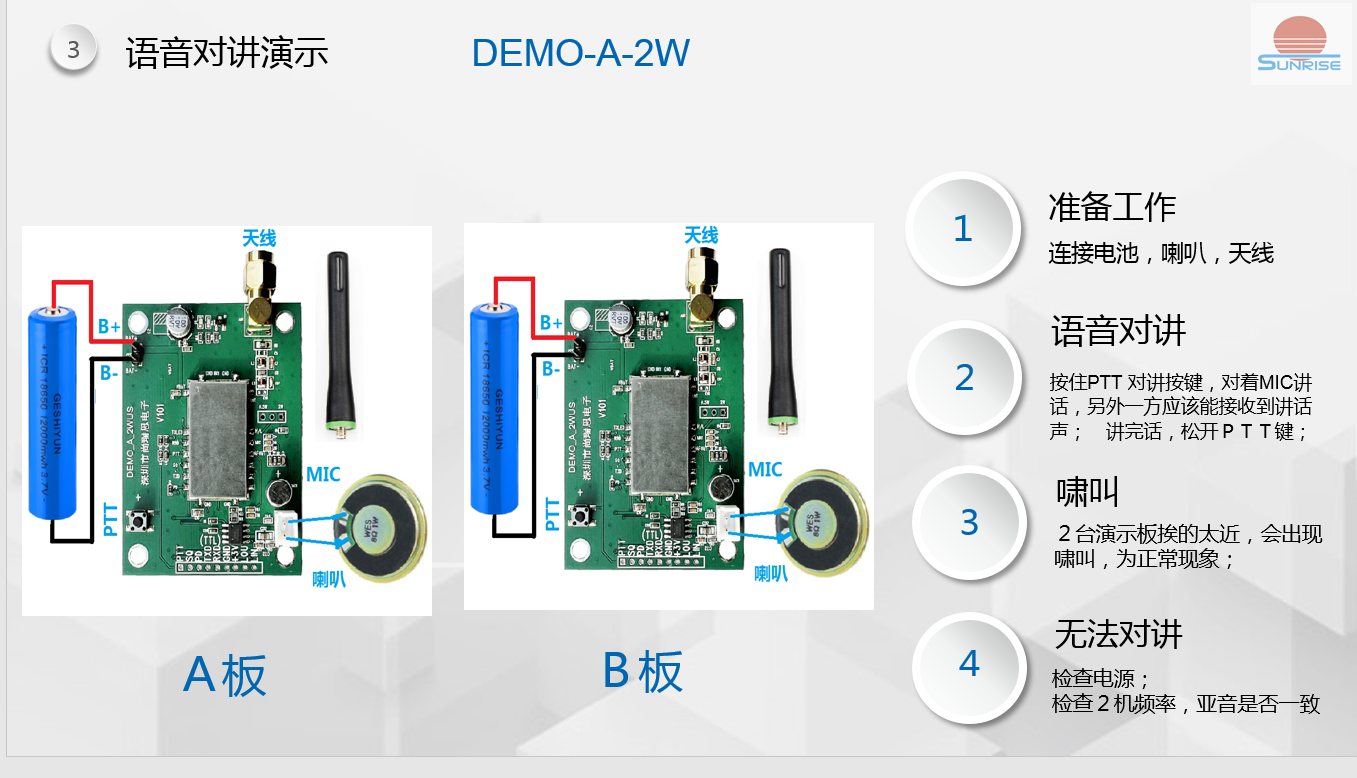

语音对讲使用方法
将喇叭插到白色喇叭座里;
接上附送的天线;
请正确连接直流电源,注意评估板上电池连接极性
直流电源可以用锂电池,碱性电池等,也可以用直流适配器,需要注意的是电源电压为3.3V – 5V, 推荐直流电压为4V (锂电池可直接使用);
电源的电流供给能力应大于2倍的模块发射时的正常工作电流;
正确连接电源后,电源指示灯点亮;
按下对讲机的对讲按键PTT,此时对讲指示灯红灯会亮, 可以进行讲话;松开PTT 按键, 红色指示灯灭,进入接收状态,可以接收对方的讲话;
参数配置方法以及串口连接示意图
设置指令请参考本公司《串口通信协议》,请联系客服索取;
特别说明:
由于本公司模块有模拟,和数字两个系列。以下说明只针对本公司模拟的模块;
数字的模块命令因为跟模拟的不同,波特率也不同,请参照数字模块的通信协议进行设置;

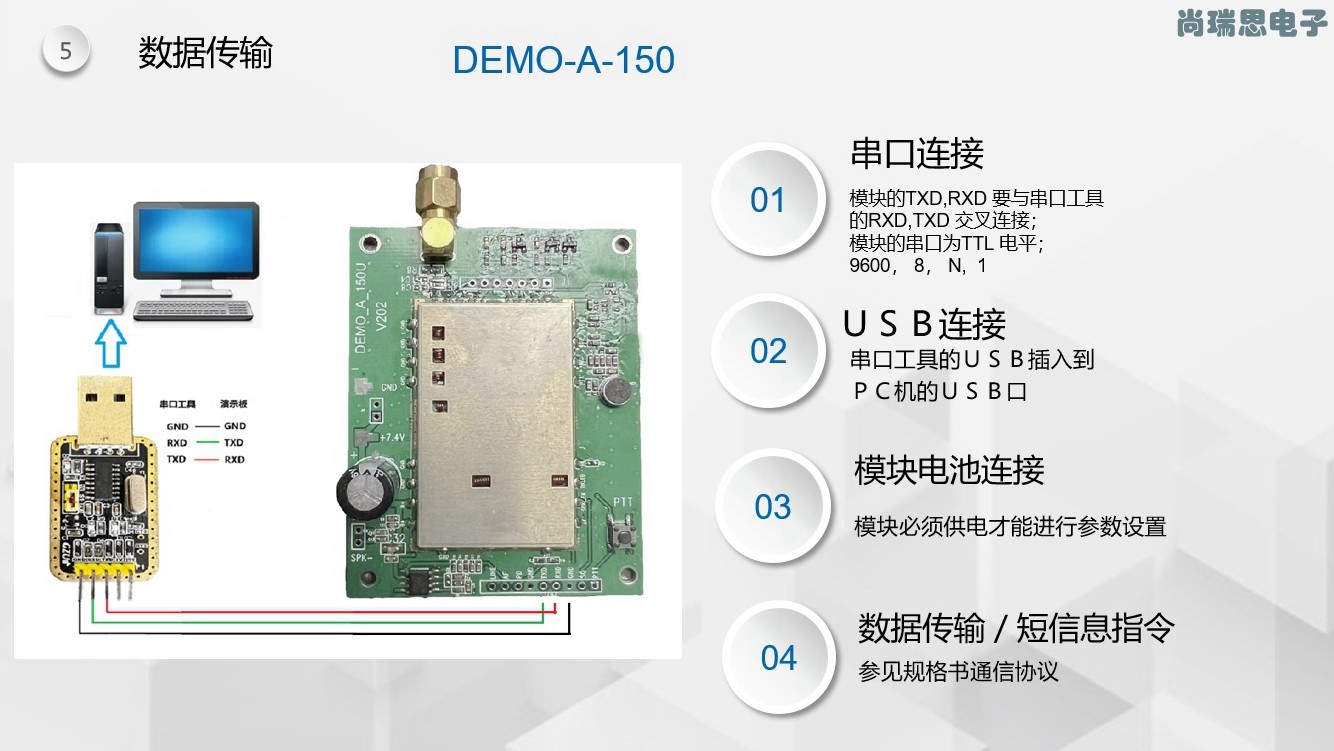

4.1 演示版串口连接示意图,以DEMO_A_1WU 为例,
![图片关键词 图片关键词](http://sunrisedigit.com/upload/201904/1556273069799373.png)
DEMO_A 上有两组串口接口,
一个是RS232电平(客户自己找MAX232 芯片装上去);
一个是 TTL 电平的串口(3.0V)
请用户自己准备USB 转串口(TTL电平的)小板,按照图示交叉连接;
4.2 用电脑演示时,电脑端串口设置
串口号选择:参考“我的电脑\属性\设备管理器\LPT /COM ”来选择活动的串口号;
波特率:必须是9600;
校验位:无
数据位:8
停止位:1
4.4 参数设置方法
这里以”串口调试助手”软件为例, 串口调试助手可到我公司网站下载。
(本官网资料下载\演示板说明书)
以组设置命令为例, 当需要设置频率,亚音频时,等参数时, 输入命令:
AT+DMOSETGROUP=0,450.0500,450.2500,1,2,1,0(回车)
注意:由于1WU 有两个版本,有的组设置命令只能接受此命令
AT+DMOSETGROUP=0,450.0500,450.2500,1,2,1 (回车)
请跟本公司确认。
参数依次为:
0:窄带
450.0500:发射频率( MHZ)
450.2500:接收频率 ( MHZ)
1:接收亚音频:
2:SQ 静噪
1:发射亚音频
0:发射功率1W, 压扩OFF,繁忙禁发OFF
注意: 发送频率, 接收频率可分别设置,也可设置相同;
发送亚音频,接收亚音频也可单独设置,也可设置相同;
由于DEMO_A 不带单片机控制, 所设置的参数掉电不能保持;
