SR_T500 玩具对讲模块
1. 模块简介
SR-T500S 模块，专用于儿童玩具对讲，以及其他低成本对讲收发应用场合。
优点：
1） SOP16封装，方便开发，生产
2） 外围器件非常少，整体成本低。
3） 模块支持两种应用模式：
MIC, 喇叭 独立应用
喇叭兼做MIC 应用
4） 带一个亚音，抗干扰能力强。
5） 带消尾音功能。
6） 带一个铃声 CALL TONE.
7） 接收灵敏度高，轻松实现400米-500米的对讲距离。
8） 音质好。背景噪音小。
9） 有省电功能。
10） 4个频道可选
446.0125MHZ， 446.0375MHZ; 462.5625MHZ， 462.5875MHZ
11) 尺寸：22X27MM
1. 射频芯片电器性能指标
u 频率范围：350M-560MHZ
u 半双工无线收发
u 带宽：12.5/25KHZ
u 单片集成FM 调制解调
u 工作电压：2.6V-4.5V
u 发射功率： 8dbm
u 接收灵敏度：-121dbm
u 发射电流：36MA
u 接收电流： 38MA
u 睡眠电流：200UA
u 自带0.5W 音频功放
u I2C 接口

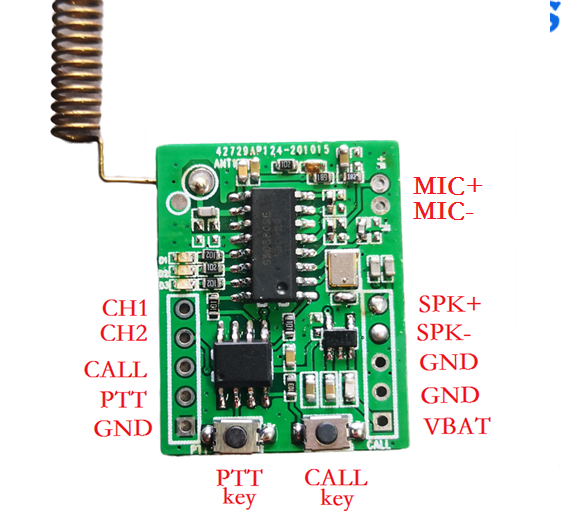

1. 模块脚位
1) CH1,CH2: 频率选择
2） CALL：
低有效，发送铃音（call tone）
3) PTT
低有效，对讲发射
4）SPK+，SPK-：
喇叭接口
5）VBAT：
电源接口， < 8V
6） 按键
PTT key: 对讲发射
CALL key: 发送铃音（call tone）
7） MIC+，MIC-
咪头接口
2. 模块应用接线示意图

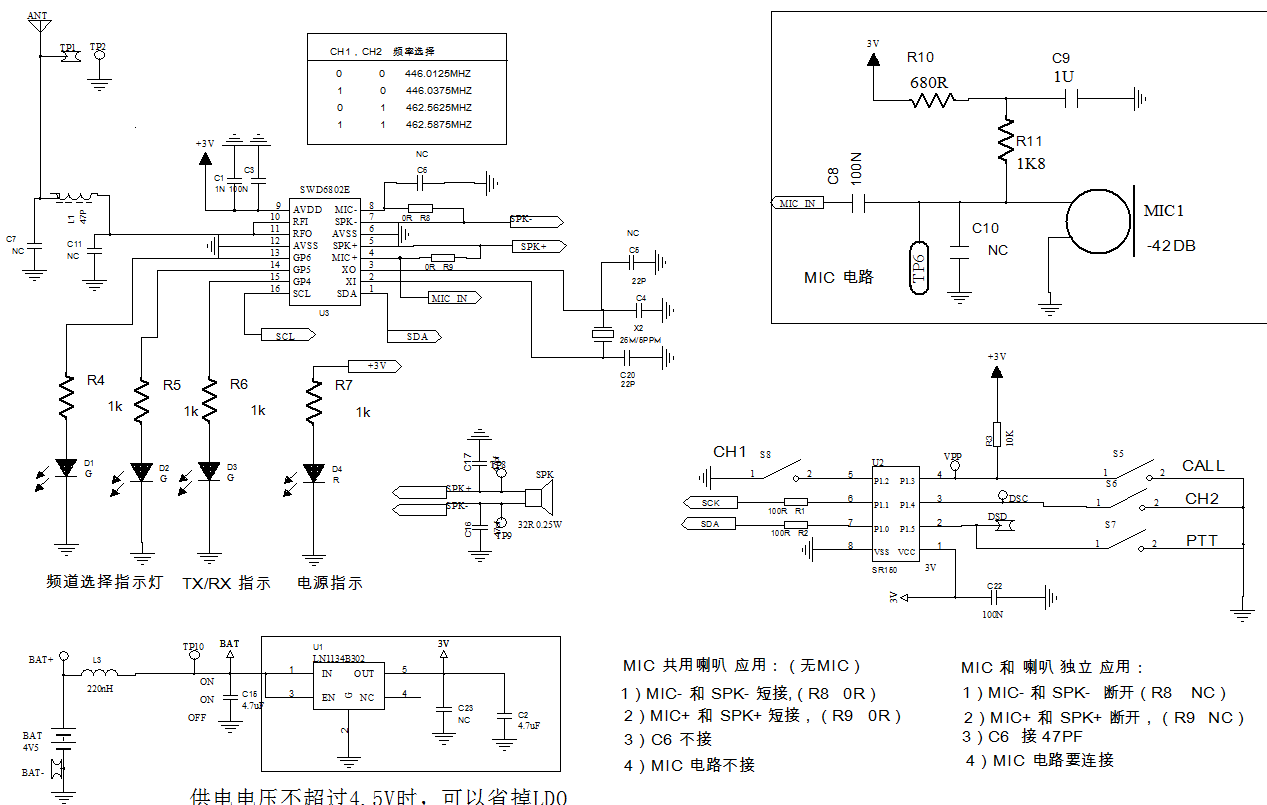

3. 模块原理图

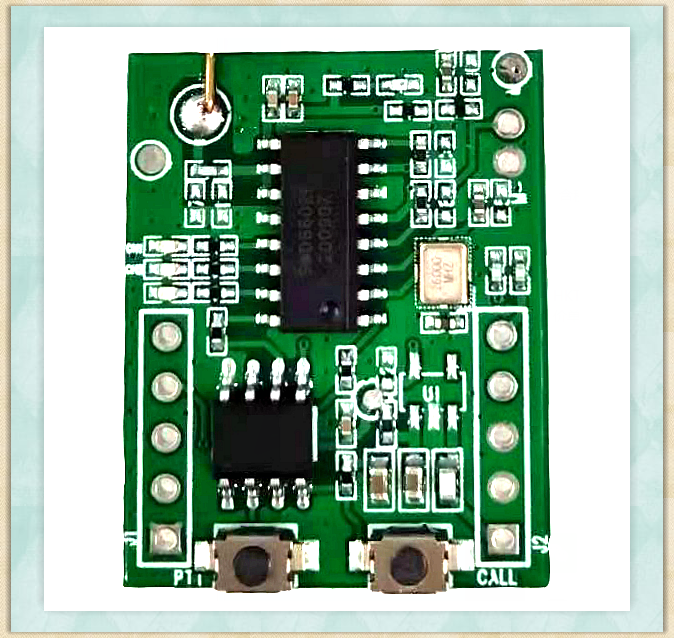

4. 模块位号丝印图
5. 应用说明
1） 生产时，需要做测试支架，并且配合专用测试仪器，调整中心频率（必须）
2） 为达到最佳通信距离，天线必须定制，请提供最后定型的整机给天线厂家，告诉厂家所使用的频率，打样，并实测距离进行确认。（必须）
3） 本演示版所配的天线，仅供演示用途
4） 特别说明： 演示版增加了很多不必要的器件，比如，LED 灯，LDO,
同时为了方便用户评估，PCB 设计时兼容2种模式（MIC, SPK 独立应用/ SPK 兼做MIC 应用），额外多了些器件。实际做产品时，都可以去掉，外围器件非常少。
5) 用户设计PCB时，要把KEY, CALL 的引脚增加测试焊盘，用于生产时，调整中心频率。（必须）
