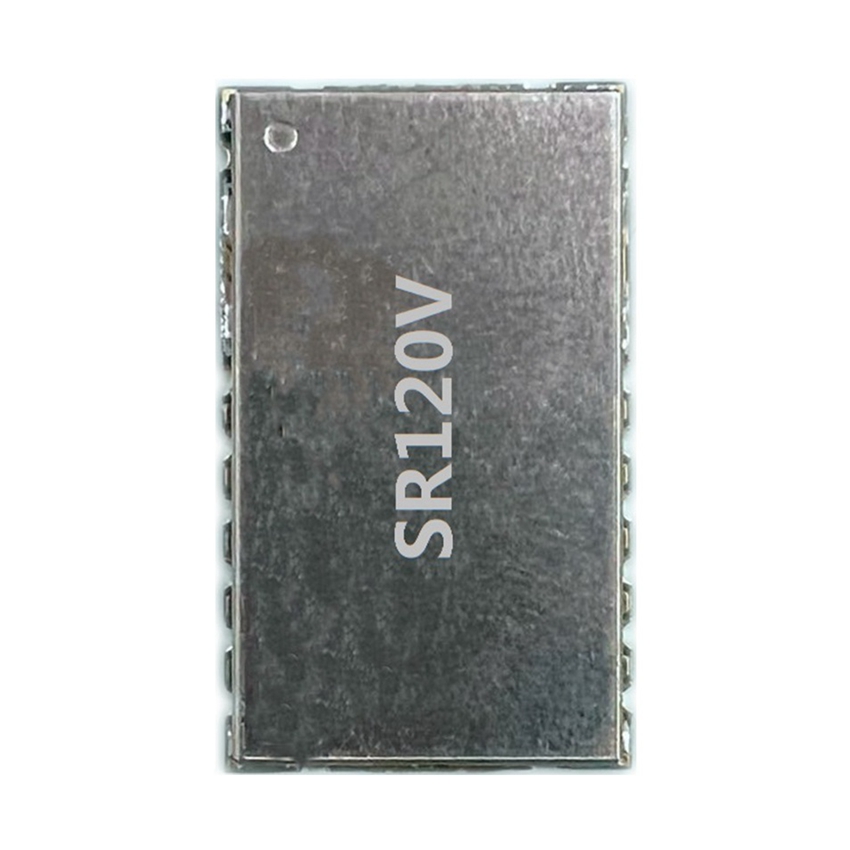

SR_FRS_2WUS
(超小体积)
无线对讲机收发模块
一、概述:
SR_FRS_2WUS是一款性价比极高的无线语音对讲及数传模块,内置高性能射频收发芯片、微控制器以及射频功放。外控制器可通过标准的异步串行接口(RS232)通讯来设置模块工作参数并控制整个模块的收发。该模块只需外接天线、MIC和语音功放即可组成一台完整的对讲机或数传电台。
二、特点:
基于数字信号处理技术的调频解调技术 ;
频率范围:400MHZ~470MHZ;
频率步进可选择:5K/6.25K/12.5K/25K;
RF输出功率3种可选:高功率2W,中功率1W, 低功率0.5W
语音加密(扰频)功能:(8种选择)
短信息SMS收发功能;
内置CTCSS(38组)、CDCSS(83组)编解码;
自动消尾音功能;
数字音量调节:(1-8级)可调;
声控免提通话触发灵敏度:(0-8级)可调;
静噪级别:(0-9级)可调;
MIC灵敏度调节:(1-8级)
高接收灵敏度:-122dBm;
超低功耗(睡眠模式):(0.1uA);
电压工作范围:3.3V~5.0V, 建议工作电压4.0V-4.5V
超小尺寸:17*28.5*3.0mm;
参考通讯距离:开阔地达10公里 ; 实际通信距离受很多因素影响.
应用领域: 1、便携式对讲及传呼系统;
2、无线数传(SMS)系统;
3、手机及其他产品嵌入对讲机功能的全新设计。

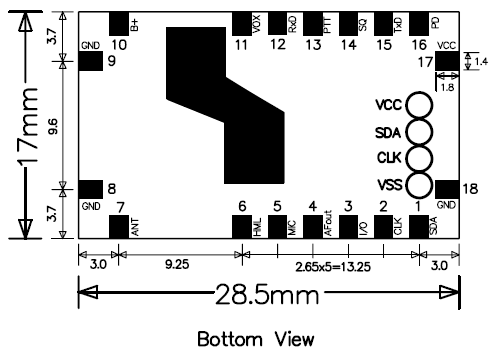

三、尺寸和脚位(底视图):

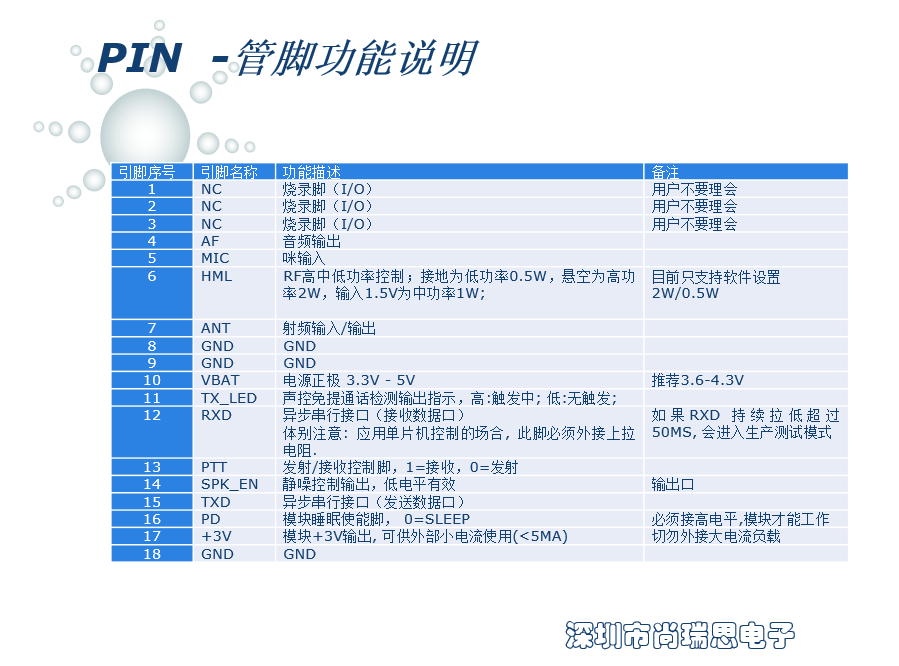

引脚序号 | 引脚名称 | 功能描述 | 备注 |
1 | SDA | 烧录脚(I/O) | 用户不要理会 |
2 | CLK | 烧录脚(I/O) | 用户不要理会 |
3 | I/O | 烧录脚(I/O) | 用户不要理会 |
4 | AF_OUT | 音频输出 |
|
5 | MIC | 咪输入 |
|
6 | HML | RF高中低功率控制;接地为低功率0.5W,悬空为高功率2W,输入1.5V为中功率1W; | 目前只支持软件设置2W/0.5W |
7 | ANT | 射频输入/输出 |
|
8 | GND | GND |
|
9 | GND | GND |
|
10 | B+ | 电源正极 |
|
11 | VOX | 声控免提通话检测输出指示,高:触发中; 低:无触发; |
|
12 | RXD | 异步串行接口(接收数据口) 体别注意: 应用单片机控制的场合, 此脚必须外接上拉电阻. | 如果RXD 持续拉低超过50MS, 会进入生产测试模式 |
13 | PTT | 发射/接收控制脚,1=接收,0=发射 |
|
14 | SQ | 静噪控制输出,低电平有效 | 输出口 |
15 | TXD | 异步串行接口(发送数据口) |
|
16 | PD | 模块睡眠使能脚, 0=SLEEP | 必须接高电平,模块才能工作 |
17 | VCC | 3V输出, 可供外部小电流3V 使用 |
|
18 | GND | GND |
|

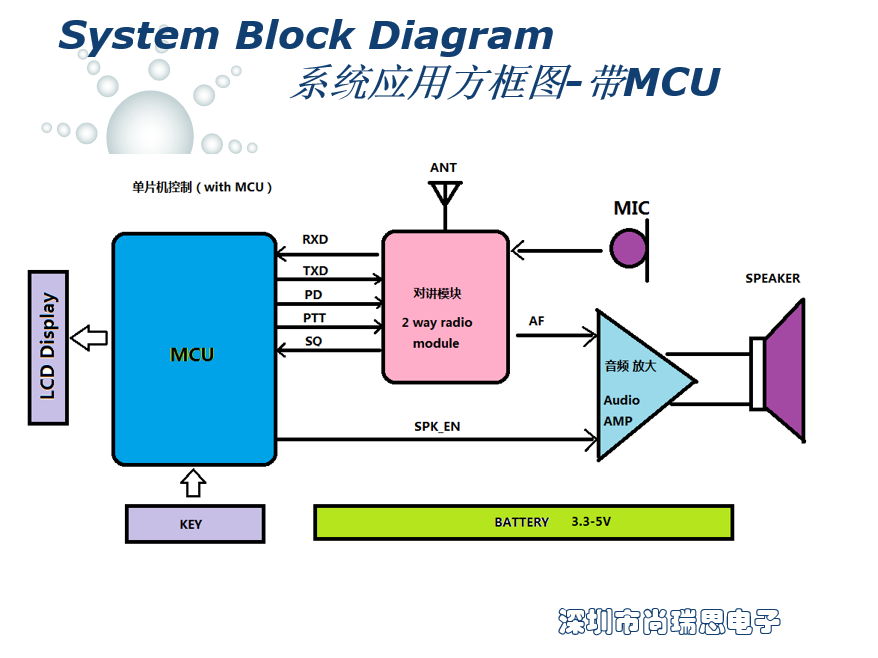

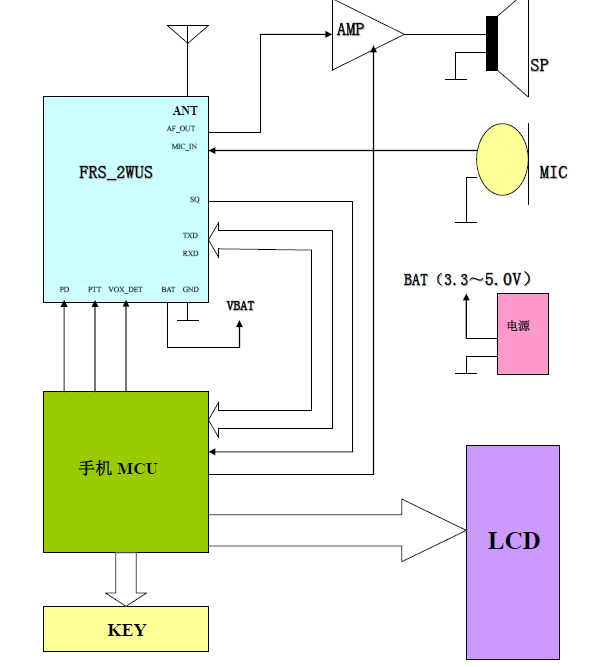

四、典型应用电路框图
