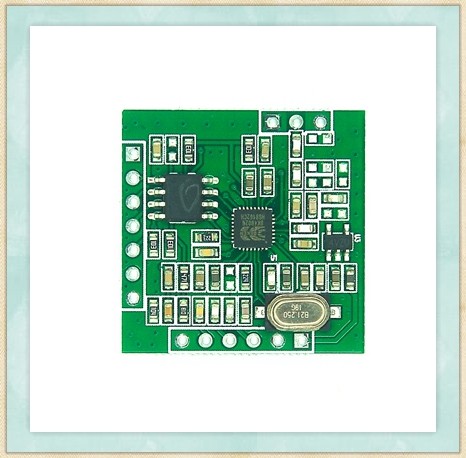

SR-T300
儿童玩具对讲模块
(300M 通信距离)
概述
SR_T300 是一款超小型，高性能的玩具对讲模块， 内置高性能的射频芯片及数字音频功放； 外围电路简单，覆盖频率范围广；该模块只需外接天线，MIC, 对讲开关，喇叭即可组成一台完整的高性能玩具对讲机；
特点 ：
全集成半双工FM 收发；
工作电压： 3.3 - 7.0V;
工作频点： 2频道可选:
CH1: 462.125MHZ
CH2: 462.175MHZ
备注: 其他频点可定制, 频点范围如下:
26.175M~27.5MHZ;
40.66M～40.7MHZ
49.820M～49.9MHZ
400M～470MHZ
自动静噪;
超小尺寸： 26 X 26 MM;
通信距离： 300m @ UHF;
尺寸和脚位
3.1 模块脚位分配图
3.2 模块尺寸
3.3 脚位说明
引脚编号 | 名称 | 功能说明 |
1 | BAT+ | 电源正极， 可支持3.5V-7V 的直流电压 |
2 | GND | 地 |
3 | SP- | 喇叭接口 |
4 | SP+ | 喇叭接口 |
5 | MIC+ | 咪头正极 |
6 | GND | 地 |
7 | PROG | NC, 不接. |
8 | CALL | CALL TONE 提示音: 1: 呼叫; 0: 停止呼叫 |
9 | PTT | 对讲控制脚，1： 发射； 0： 接收 |
10 | CH | 频道选择 ; 接地或者悬空, 分别对应2个频道 悬空: 462.125M; 接地: 462.175M |
11 | +3V | 内部3V 输出; |
12 | TEST | NC, |
13 | GND | 地 |
14 | ANT | 天线 |
15 | GND | 地 |
应用电路
