SR_DMR_2WF

1 概述1.1 简介采用TDMA(双时隙)技术,支持全双工、半双工语音、数据通信及数话同传业务 ,本模块内置了高性能的射频收发芯片、射频功放、DMR数字对讲芯片。外部MCU可通过标准的异步串口通信设置模块的工作参数并控制模块工作状态。该模块仅需外接天线、麦克风、语音功放即可组成一台完整的DMR数字对讲机。1.2 应用领域小型化数字对讲机三防手机数字对讲系统楼宇小区安防系统户外运动产品2 特性频率范

  • 型号:
  • 制式:
  • 频段:
  • 发射功率:
  • 接收灵敏度:
  • 尺寸:

                               SR_DMR_2WF

                     DMR/2W/全双工/ 全双工 半双工 二合一

1 概述
1.1 简介
   采用TDMA(双时隙)技术,支持全双工、半双工语音、数据通信及数话同传业务 ,本模块内置了高性能的射频
   收发芯片、射频功放、DMR数字对讲芯片。外部MCU可通过标准的异步串口通信设置模块的工作参数并
    控制模块工作状态。该模块仅需外接天线、麦克风、语音功放即可组成一台完整的DMR数字对讲机。


1.2 应用领域
   小型化数字对讲机
   三防手机数字对讲系统
   楼宇小区安防系统
   户外运动产品


2 特性
频率范围:136~174MHZ,220~260MHZ,350~390MHZ,400~480MHz,
频率间隔:数字 12.5KHZ,模拟 12.5KHZ、25KHZ
射频输出功率:高功率 2W,低功率 0.5W
供电电压:4.2V
高接收灵敏度:-121dBm
支持串口写频
支持强插/强拆功能
支持AMBE3000、WT3000、AMBE1000、SELP、AVDS 等多种声码器
支持 DMR 协议并兼容传统模拟对讲模式
DMR 模式下支持如下业务 支持组呼、个呼、全呼 支持确认、非确认短信通信、支持状态短消息
支持4.8Kbps和9.6Kbps数据传输
模块内置 AD/DA、CodeC、DC-DC 等多种 IP,
支持主叫/被叫检测
支持呼叫提示
支持远程监听
支持紧急报警 支持遥毙/激活 支持直通、中继模式的语音、短信应用
模拟对讲模式下支持如下业务: 支持 CTCSS/CDCSS 亚音静噪 支持监听

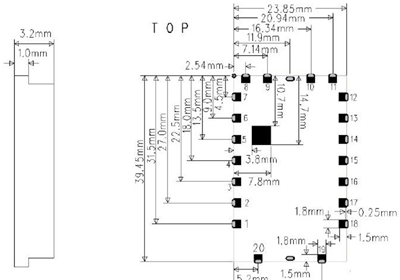

 3 尺寸及引脚
