                                 SR_DMR_2WU

                   2W/DMR/半双工/模拟数字二合一

1.1 简介
采用TDMA(双时隙)技术,支持全双工、半双工语音、数据通信及数话同传业务 ,本模块内置了高性能的射频
收发芯片、射频功放、DMR数字对讲芯片。外部MCU可通过标准的异步串口通信设置模块的工作参数并
控制模块工作状态。该模块仅需外接天线、麦克风、语音功放即可组成一台完整的DMR数字对讲机。
1.2 应用领域
 小型化数字对讲机
 三防手机数字对讲系统
 楼宇小区安防系统
 户外运动产品
2 特性
 频率范围:136~174MHZ,220~260MHZ,350~390MHZ,400~480MHz,(可选单个模块只支持一种频段)
 频率间隔:数字 12.5KHZ,模拟12.5KHZ、25KHZ
 射频输出功率:高功率 2W,低功率0.5W
 供电电压:4.2V
 高接收灵敏度:-121dBm
 支持串口写频
 支持强插/强拆功能
    支持AMBE3000、AMBE1000 等多种声码器
    支持DMR 协议并兼容传统模拟对讲模式
 DMR 模式下支持如下业务
 支持组呼、个呼、全呼
 支持确认、非确认短信通信、支持状态短消息
 支持4.8Kbps和9.6Kbps数据传输
 模块内置 AD/DA、CodeC、DC-DC 等多种IP,
 支持主叫/被叫检测
 支持呼叫提示
 支持远程监听
 支持紧急报警
 支持遥毙/激活
 支持直通、中继模式的语音、短信应用

     模拟对讲模式下支持如下业务:
 支持 CTCSS/CDCSS 亚音静噪
 支持监听

3 尺寸及引脚

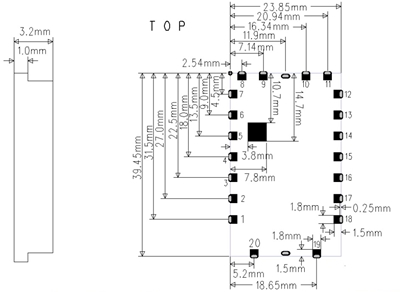

模块板子如下图所示,其尺寸为 23.85mm×39.45mmx3.2mm。管脚定义如表 1 所示。
