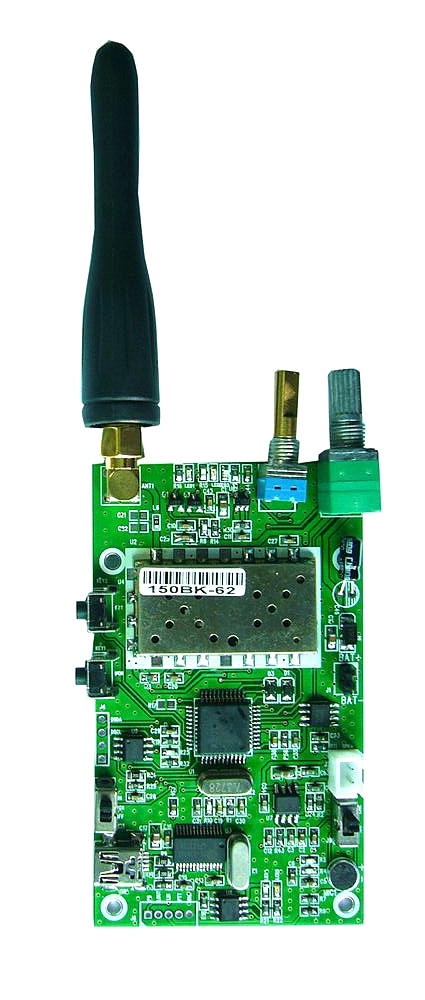

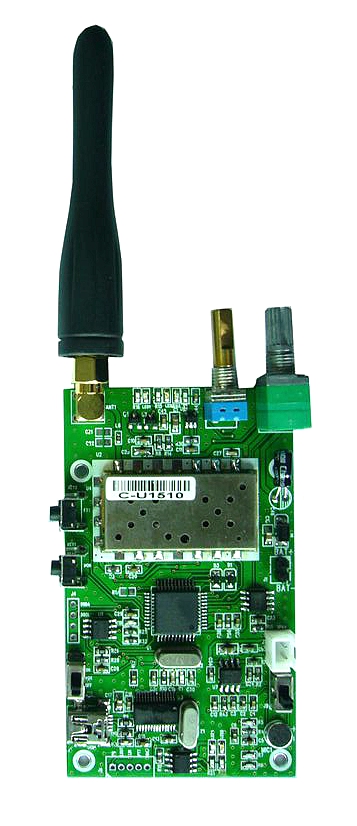

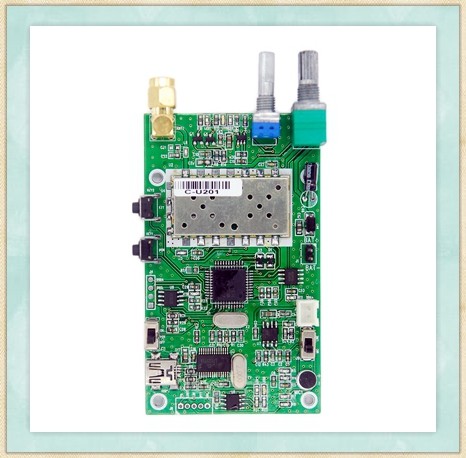

SR_FRS_DEMO_B
(完整资料下载 : 本公司网站资料下载\演示板说明书)
产品综述
FRS-DEMO-B 用于本公司下列模块演示：
SR_FRS_0W5U: 0.5W/400M-480M
SR-FRS-1W350: 1W/350M-390M
SR-FRS-1WU: 1W/400M-480M
SR_FRS_1WV: 1W/136M-174M
SR-FRS-2WU: 2W /400M-480M
即可以做语音对讲演示，也可作为无线数据传输演示；
使用USB 口进行参数和功能设置，方便易用；调整频道时，具有语音提示。您可以通过本演示板方便快捷的对本公司的模块进行功能评估，稍加改变，也可直接应用到您的产品设计中去。
本无线对讲演示板的特点：
自带电源开关，音量调节，频道选择旋钮；
可以通过编码开关选择16个频道;
可方便的通过拨动开关切换声控VOX功能，并能电脑设置声控级别；
可以语音播报频道号,中英文可选；
按键启动和停止监听功能；
可以做语音对讲演示；
可以做数据传输功能演示；
给用户提供了一组常用接口: SQ,LINE_IN, LINE_OUT,PTT,GND
可恢复出厂默认设置
可通过USB 口进行以下功能和参数设置，指令参考本公司《SR_FRS_1W 串口通信协议》,《SR_FRS_0W5串口通信协议》, 《SR_FRS_2W串口通信协议》
发射频率，接收频率可单独设置；
发射亚音频，接收亚音频可单独设置；
高低发射功率软件设置；
压缩扩展开启关闭设置；
繁忙锁定设置；
SQ 静噪等级设置
GBW带宽设置
MIC 灵敏度设置
SCRAM 语音加密设置
VOL 音量设置
VOX 声控级别设置
发射限时设置
自动省电功能设置
短信发送/数据传输
所有设置可掉电保持

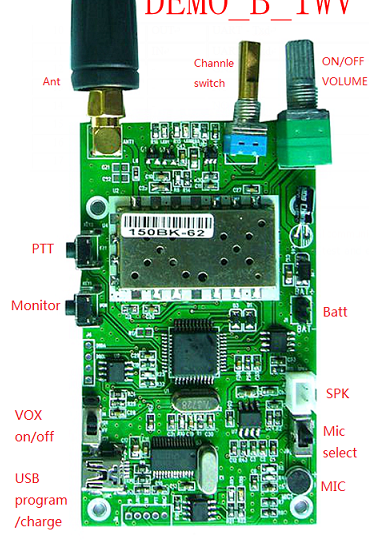

演示板结构尺寸和功能定义
1) 演示板尺寸：50mm X 90 mm;
2) 直流电源电压 3.3V-5V;推荐4V;
3) USB 座为MICRO USB;
4) 用户接口：SQ, Line _in, Line_out, PTT, GND;
当使用Line_in 时，请将MIC 选择开关置于 “EXT”位置；
5）指示灯：
红色： 电源指示；
黄色： 发射状态指示
蓝色： 信号接收指示
