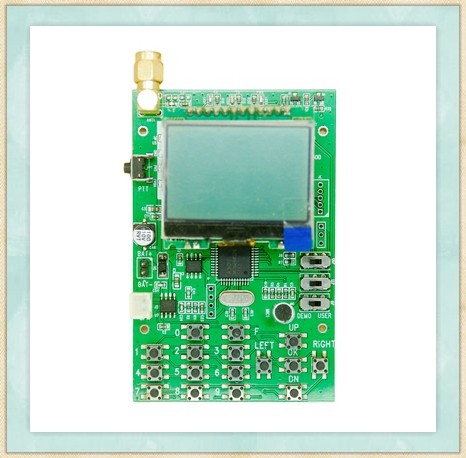

无线对讲数据传输演示板评估板
FRS_DEMO_D
(完整规格书下载: 本网站资料下载\演示板说明书)
演示版特点介绍
1) 本演示板可用于本公司1W UHF/VHF, 0.5W UHF/VHF, 1W(350M),2W UHF模块演示;
2) 只需要接上不超过5V 的直流电源即可工作; 省去您寻找器件和做PCB板的麻烦, 方便您快速对本公司模块进行评估;
3) 128 X 64点阵豪华大液晶显示，带背光。文字清晰，显示内容丰富。
4) 支持16个频道。 每个频道的发射，接收频率，以及发射和接收亚音频均可单独设置并保存，掉电保持。
5) 演示版本身可独立设置所有参数，无需连接电脑。
6) 功能丰富。 对讲，短信/数传，扫描， 设置，删除。
7) 数字键盘，操作很方便。
8) 接口丰富。给用户提供了2组常用到的接口，方便试验和评估；
9) 一板两用，即可作为评估板，也可作为开发板。
2. 演示版人机接口图示
3. 演示版/开发板基本功能
3.1演示功能
1. 语音对讲
2. 参数设置并保存
1) 可分别设置发射，接收频率；
2) 可分别设置发射，接收亚音频00-121；
3) 可设置MIC 灵敏度：1-8；
4) 可设置语音加密: 0-8；
5) 可设置声控级别： 0-8；
6) 可设置静噪级别: 0-8；
7) 可设置默认音量： 1-9；
8) 发射限时: 0-9;
9) 压缩扩展: ON/OFF;
10) 高低功率: 高/低; (对0.5W 模块无效)
11) 可设置省电功能：开启/关闭；
12) 可设置带宽： 宽带/窄带；
13) 可发送接收短信息；
14) 支持16个频道参数设置和保存，掉电保持；
同时支持通过本机和电脑进行参数设置
3. 扫描功能
4. 短信息收发演示
5. 恢复出厂设置
可删除EEPROM 中所有设置的参数,恢复出厂设置;
8. 显示
LCD显示，屏幕为128 X 64 点阵，带背光源。
3.2 开发功能
把选择开关J10，J11 拨动到“USER”位置，用户可以通过单片机或者电脑直接对模块进行参数设置，功能控制。
4. LED 指示灯
电源指示灯: 橙色, 接上电源时, 此灯亮;
发射指示灯: 红色, 发射时,此灯亮,否则灭;
接收指示灯: 绿色, 接收到有效信号时,此灯亮;
5. 接口
5.1 接口功能说明
J1: 电源座, 3.3V-5V, 可外接DC 电源或者锂电池; 上正下负;
J2: 喇叭座, 可使用4欧以上的喇叭, 功率1-3W;
J4: 软件开发，调试，烧录接口。（用户不用）
J5: 串口通信接口, 特别注意:必须是TTL 电平, 不可以RS232 电平;
1) GND
2 ) RXD 接外部设备的RXD;
3) TXD 接外部设备的TXD;
J6： 用户接口共5个。
1) GND:
2) PTT: 用户把这个口拉低，模块进入发射状态；悬空，接收状态；
3) LINE_IN: 用户可连接外部音频信号，经过模块发射出去；
演示版上串联分压电阻进行大概75% 的衰减。衰减后的信号幅度不能超过20MV;
音频信号的频率只能支持300 – 3000HZ;
4) LINE_OUT: 模块音频信号直接输出，没经过演示版上的功放放大；
5) SQ: 接收信号指示脚，有信号，为低电平； 无信号,高电平。
J10, J11: 通信接口连接选择; 可选择USER, DEMO 模式;
开关均拨动到左边, 为DEMO 模式, 可演示所有的功能;
开关均拨动到右边, 为USER 模式, 用户可直接对演示版上的模块进行参数设置,短信传输等; 配合J6, 用户可进行开发;
J9: 音频选择开关
开关均拨动到左边, 为DEMO 模式, 演示版上的MIC 接通电路, 可以做语音对讲演示;
开关均拨动到右边, 为USER 模式, 借助J6 的Line_in, 可以把外部音源发射出去;
5.2 关于J10, J11, 串口的说明:
1) J10, J11在DEMO 模式:
用户可通过 J5 的串口来进行参数设置,短信收发;
在DEMO 模式,用户的指令是经过演示版的单片机接收,单片机分析判断后再送往对讲机模块去执行; 参数可以保存到EEPROM中,并能掉电保持;
