SR-DMR-2WU
产品说明书
采用DMR标准的数字对讲模块，支持单工语音、确认/非确认数据短信通信。本模块内置了高性能的射频收发芯片、射频功放、DMR数字对讲芯片。外部MCU可通过标准的异步串口通信设置模块的工作参数并控制模块工作状态。该模块仅需外接天线、麦克风、语音功放即可组成一台完整的DMR数字对讲机。
1 应用领域
小型化数字对讲机
手机数字对讲系统
楼宇小区安防系统
户外运动产品
2 特性
频率范围：400~470MHz
频率间隔：12.5kHz
射频输出功率：高功率2W，低功率0.5W
供电电压：4.2V
高接收灵敏度：£-120dBm
支持写频
支持DMR协议并兼容传统模拟对讲模式
DMR模式下支持如下业务
支持组呼、个呼、全呼
支持确认、非确认短信通信、支持状态短消息
支持主叫/被叫检测
支持呼叫提示
支持远程监听
支持紧急报警
支持遥毙/激活
支持直通、中继模式的语音、短信应用
模拟对讲模式下支持如下业务
支持CTCSS/CDCSS亚音静噪
支持监听
3 尺寸及引脚

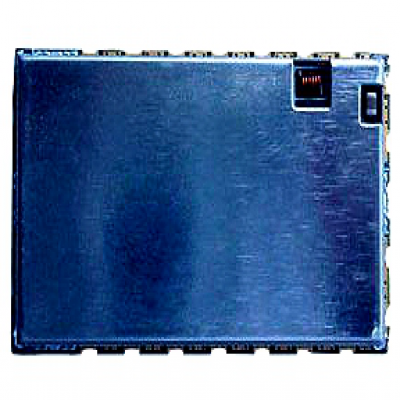

模块板子如图 1所示，其尺寸为23.85mm×39.45mmx3.0mm。管脚定义如表 1所示。
表 1模块管脚定义
管脚号 | 管脚名称 | 管脚类别 | 功能描述 |
1 | SQ | DIO | 输出喇叭控制使能 |
2 | NC | ||
3 | AF_OUT | AO | 音频输出 |
4 | +3.3V | POWER | 模块烧录口(外接测试点或悬空) |
5 | PTT | DI | 模块发射/接收控制管脚，1为接收，0为发送 |
6 | PD | DI | 模块休眠使能脚，0为休眠 |
7 | NC | ||
8 | VBAT | POWER | 电源 |
9 | GND | GND | 地 |
10 | GND | GND | 地 |
11 | NC | ||
12 | ANT | 接天线 | |
13 | ARM-RST | DIO | 模块烧录口(外接测试点或悬空) |
14 | SWDIO | DIO | 模块烧录口(外接测试点或悬空) |
15 | SWCLK | DIO | 模块烧录口(外接测试点或悬空) |
16 | RXD | DI | 异步串口（接收数据口） |
17 | TXD | DO | 异步串口（发送数据口） |
18 | MIC_IN | AI | 音频输入 |
19 | GND | GND | 地 |
20 | GND | GND | 地 |
