SR_FRS_1W350
警用无线对讲、数传收发模块
(350M-390M)

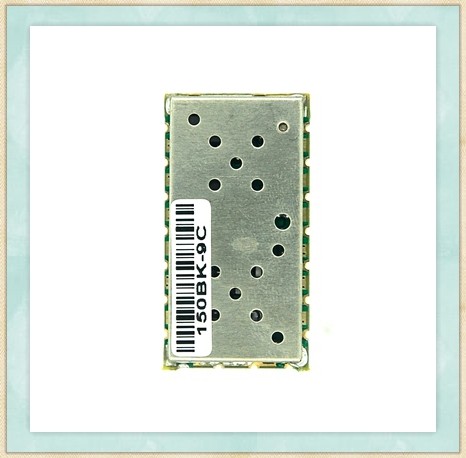

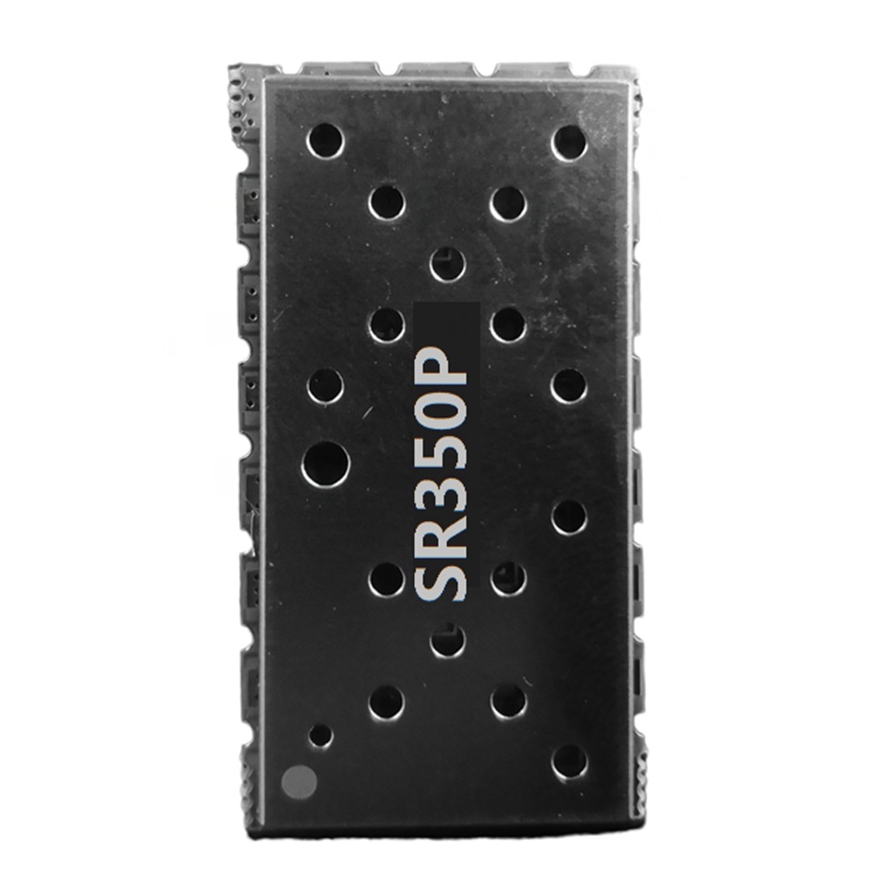

SR-FRS-1W350是一款性价比极高的无线语音对讲及数传模块,内置高性能射频收发芯片、微控制器以及射频功放。外控制器可通过标准的异步串行接口(RS232)通讯来设置模块工作参数并控制整个模块的收发。
该模块只需外接天线、MIC和语音功放即可组成一台完整的对讲机或数传电台。
同时模块具有短信传送/数据传输功能, 一次可以发送70个字节的数据;
基于数字信号处理技术的调频解调技术;
频率范围:350M~390MHZ;
频率步进可选择:5K/6.25K/12.5K/25K;
RF 输出功率:高功率1W,低功率0.5W
语音加密(扰频)功能(8 种模式可选)
短信息 SMS 收发/数据传输功能;
内置 CTCSS(38 组)、CDCSS(83 组)编解码;
自动消尾音功能;
数字音量(1-8 级)可调;
声控免提通话功能(0-8 级)可调;
静噪级别(0-9 级)可调;
MIC 灵敏度软件可调(1-8 级)
高接收灵敏度:-122dBm;
超低功耗睡眠模式(0.1uA);
电压工作范围:3.3~5.0V
超小尺寸:18*35*3.2MM;
应用领域:
便携式对讲及传呼系统;
无线数传;
手机及其他产品嵌入对讲机功能的全新设计。
引脚名称 | 序号 | 功能描述 |
SQ | 1 | 静噪,低电平有效 |
VOX_DET | 2 | 声控免提通话检测,高电平有效 |
AF_OUT | 3 | 音频输出 |
MIC1(NC) | 4 | NC |
PTT | 5 | 发射/接收控制脚,1=接收,0=发射 |
PD | 6 | 模块睡眠使能脚, 0=SLEEP |
H/L | 7 | NC |
BAT | 8 | 电源正极 |
GND | 9 | GND |
GND | 10 | GND |
NC | 11 | NC |
ANT | 12 | 射频输入/输出 |
NC | 13 | NC |
NC | 14 | NC |
NC | 15 | NC |
RXD | 16 | 异步串行接口(接收数据口) |
TXD | 17 | 异步串行接口(发送数据口) |
MIC_IN | 18 | MIC输入(音频输入) |
