SR-FRS-1WV

SR-FRS-1WV无线对讲、数传收发模块

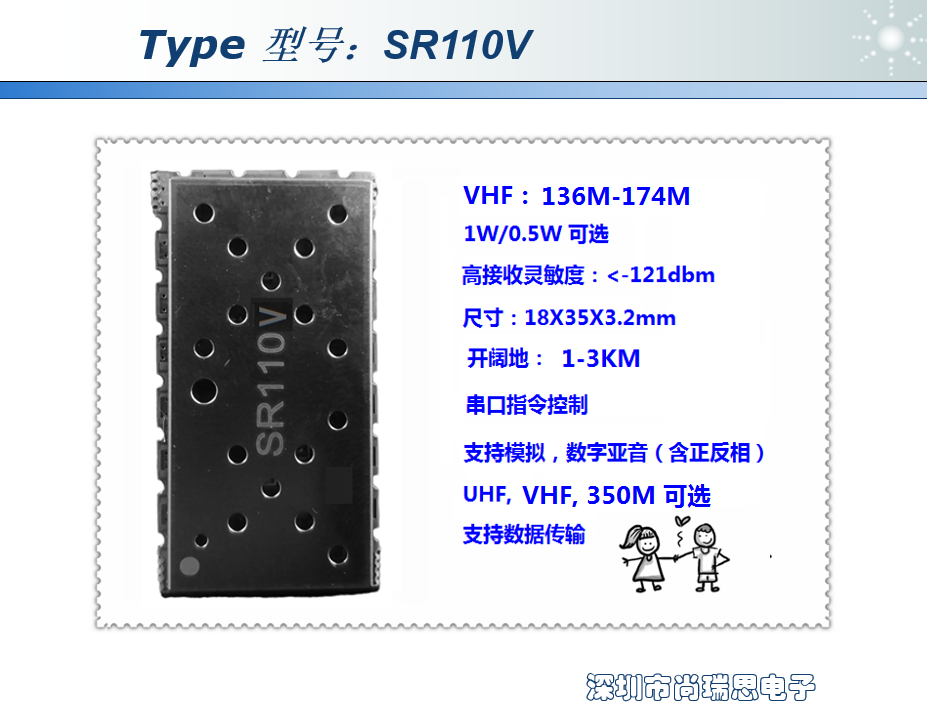

  • 型号:
  • 制式:
  • 频段:
  • 发射功率:
  • 接收灵敏度:
  • 尺寸:

SR-FRS-1WV

无线对讲、数传收发模块

                                                                                                                               VHF(136M-174M)

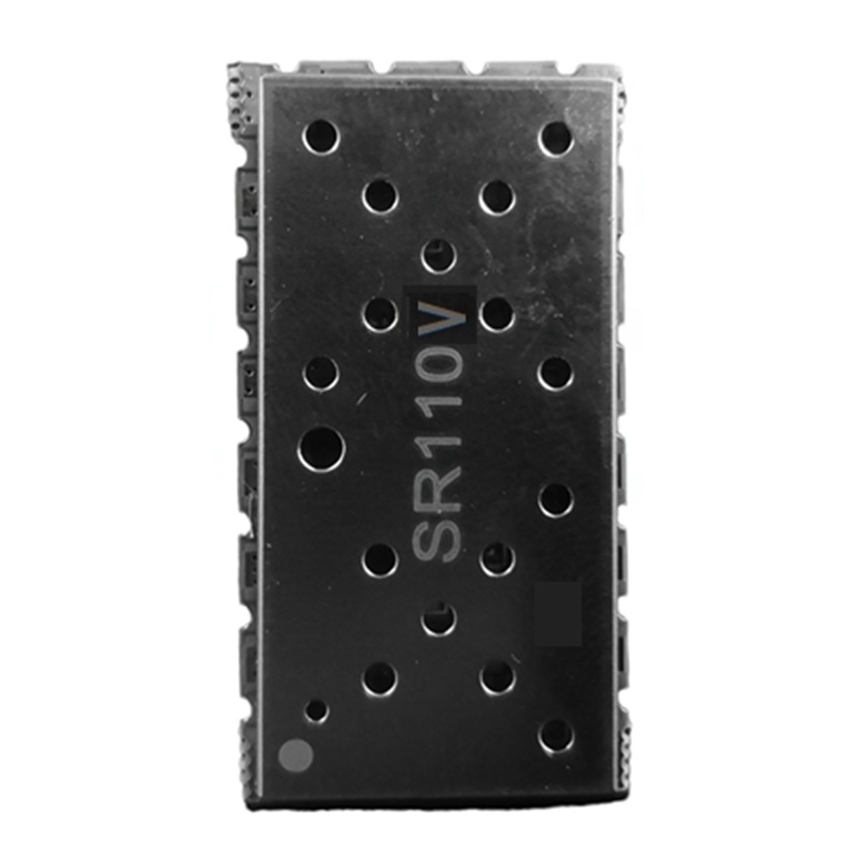

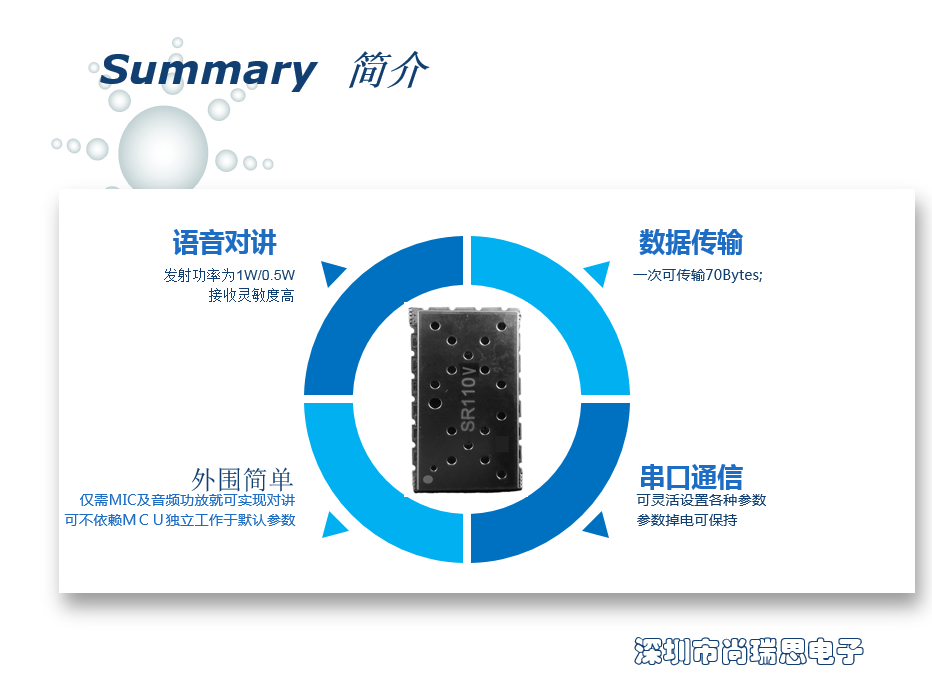

SR-FRS-1W (VHF)是一款性价比极高的无线语音对讲及数传模块,内置高性能射频收发芯片、微控制器以及射频功放。外控制器可通过标准的异步串行接口(RS232)通讯来设置模块工作参数并控制整个模块的收发。

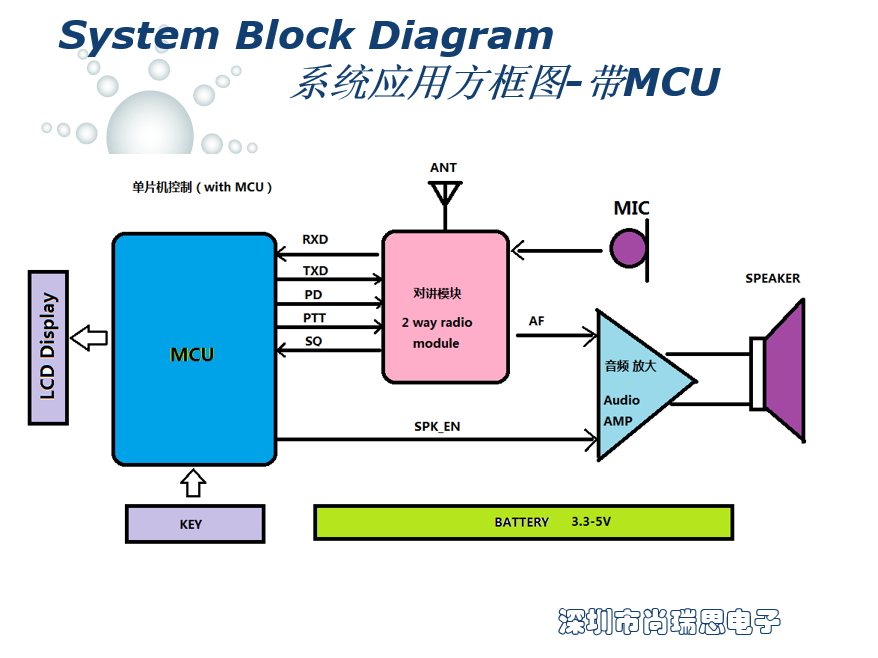

该模块只需外接天线、MIC和语音功放即可组成一台完整的对讲机或数传电台。

此模块具有两种数据传输模式:

  1. 短信息/数据传输;

2DTMF 发送;

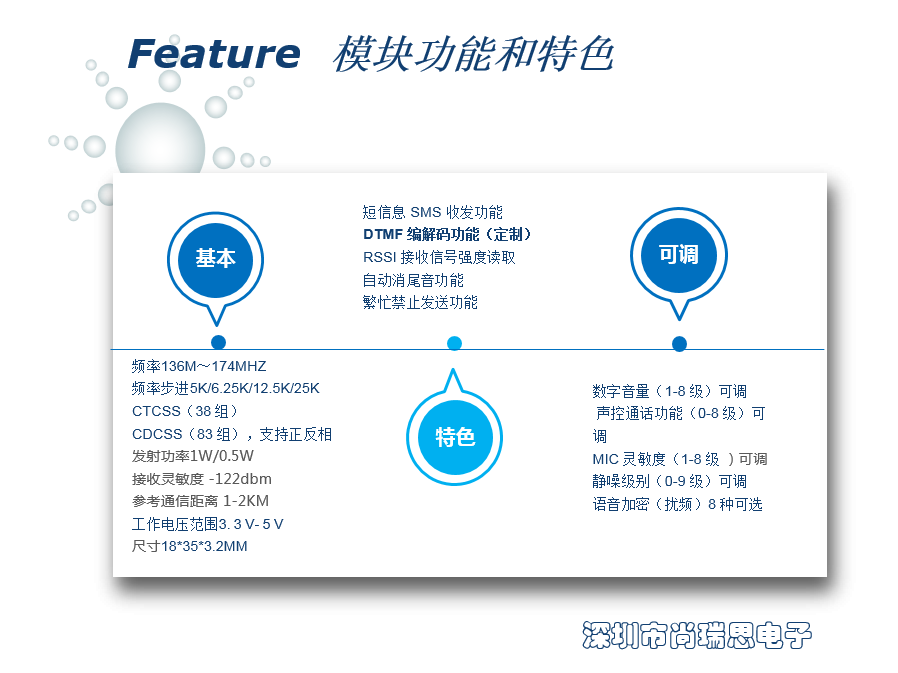

  • 基于数字信号处理技术的调频解调技术

  • 频率范围:136M174MHZ

  • 频率步进可选择:5K/6.25K/12.5K/25K

  • RF 输出功率: 高功率1W,低功率0.5W

  • 语音加密(扰频)功能(8 种选择)

  • 短信息 SMS 收发功能,速率 9600 波特率;

  • 内置 CTCSS38 组)、CDCSS83 组)编解码;

  • 自动消尾音功能;

  • 繁忙禁止发送功能(BCLO;

  • 数字音量(1-8 级)可调;

  • 声控免提通话功能(0-8 级)可调;

  • 静噪级别(0-9 级)可调;

  • MIC 灵敏度软件可调(1-8 级)

  • 高接收灵敏度:-122dBm

  • 超低功耗睡眠模式(0.1uA;

  • 电压工作范围:3.35.0V

  • 超小尺寸:18*35*3.2MM

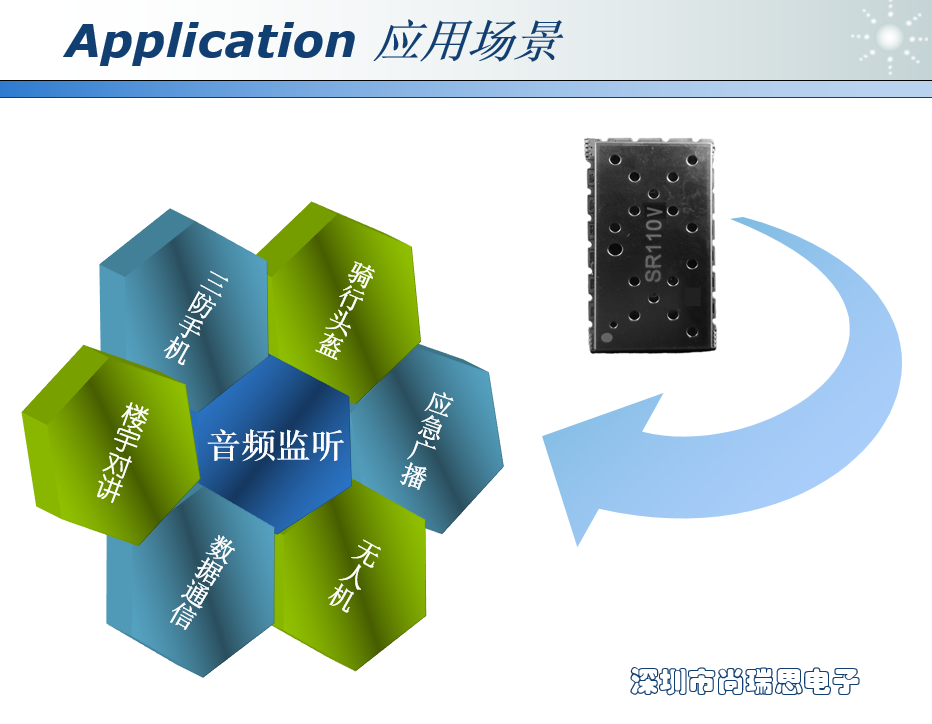

  • 应用领域:

  • 便携式对讲及传呼系统;

  • 无线数传;

  • 手机及其他产品嵌入对讲机功能的全新设计。

图片关键词

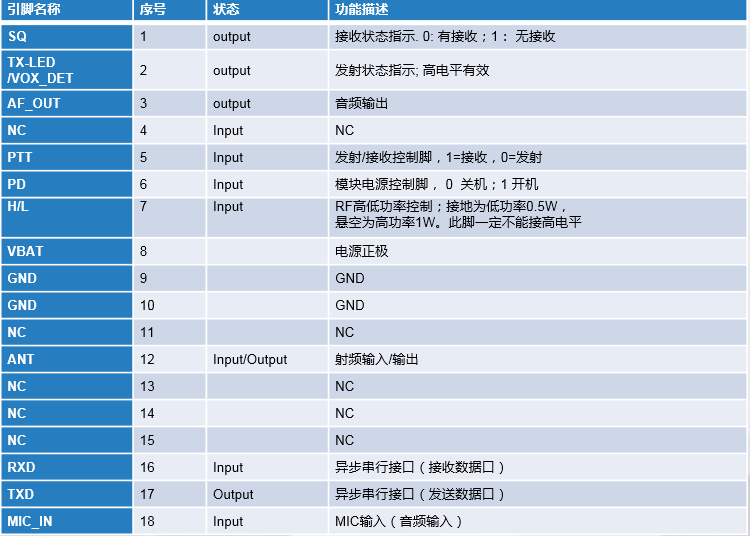

引脚名称

序号

功能描述

SQ

1

静噪,低电平有效

VOX_DET

2

声控免提通话检测,高电平有效

AF_OUT

3

音频输出

MIC1(NC)

4

NC

PTT

5

发射/接收控制脚,1=接收,0=发射

PD

6

模块睡眠使能脚, 0=SLEEP

H/L

7

RF高低功率控制;接地为低功率0.5W,悬

空为高功率1W

BAT

8

电源正极

GND

9

GND

GND

10

GND

NC

11

NC

ANT

12

射频输入/输出

NC

13

NC

NC

14

NC

NC

15

NC

RXD

16

异步串行接口(接收数据口)

TXD

17

异步串行接口(发送数据口)

MIC_IN

18

MIC输入(音频输入)
