BK4802 玩具无线对讲/遥控IC
特性
支持19MHz~33MHz频段
支持38MHz~66MHz频段
支持127MHz~177MHz频段
支持380MHz~530MHz频段
半双工收发芯片
12.5/25 kHz信道间隔
单片集成FM调制/解调
在片10dBm RF功率放大器
2.8V~3.6V供电
自动静噪
集成射频开关
支持ASK调制/解调
内置麦克风放大器
内置250mW音频功放
可以在没有MCU的情况下独立工作
I2C接口
内置ROM支持16信道
支持外挂EEPROM

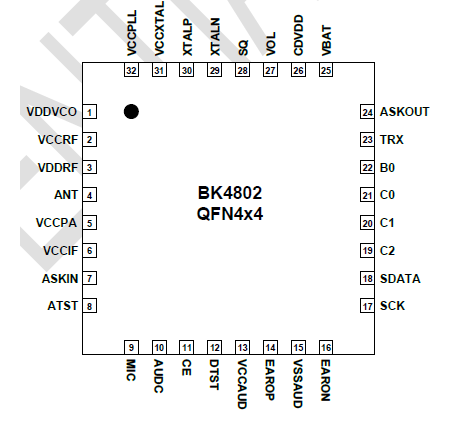

QFN 4x4 32PIN封装
应用
玩具无线对讲机
玩具遥控
公众无线对讲机
简述
BK4802是一个专为玩具对讲/玩具遥控设计的半双工模式的射频收发芯片，采用高度集成化的CMOS工艺，支持FM调制/解调模式和ASK调制/解调模式。

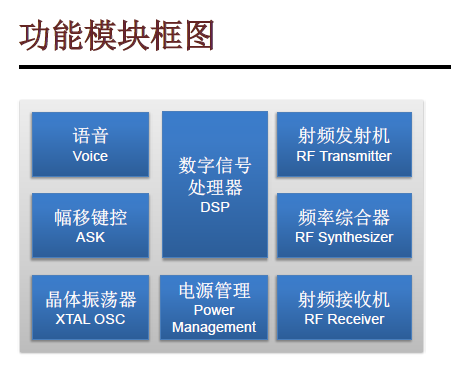

该芯片集成射频开关、低噪声放大器、混频器、中频放大器/滤波器、模数转换器、FM/ASK解调、.频率综合器、射频功率放大器、麦克风放大器、音频功放等功能模块。
整体方案只需要外加一个21.7MHz晶体及数个电容元件就可以完成一个性能优良的无线收发模块的制作。
该芯片可以通过B0/C2/C1/C0引脚选择16个内置的通信信道。更多的通信信道可以通过外挂EEPROM实现。
